| 起源の場所: | 中国 |
|---|---|
| ブランド名: | NTH |
| モデル番号: | PL-06、PL-08、PL-10、PL-12、 |
| 最小注文数量: | 1 セット |
| 価格: | Negotiation |
| パッケージの詳細: | よく、しっかりしたパッケージは海および空気船積みのために適しています |
| 受渡し時間: | 3つの仕事日利用できる |
| 支払条件: | トン/ Tは、ウェスタンユニオン |
| 供給の能力: | 1000 sets/M |
| 製品名: | PLは力のチャックを引っ張ります | 材質: | 鋼の鍛造 |
|---|---|---|---|
| 使用法: | /据え付け品把握 | フィーチャー: | 高精度/良質 |
| 寸法: | 指定を参照して下さい | サービス: | OEM/ODMは受諾可能です |
| ハイライト: | 旋盤の顎のチャック,力のコレット チャック |
||

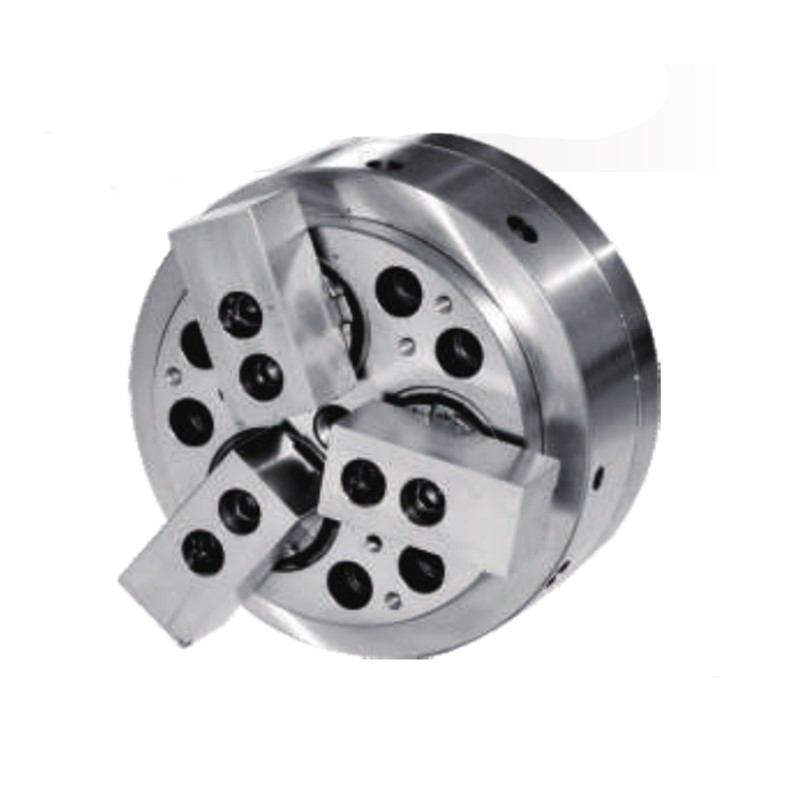

PLは力のチャックを引っ張ります
ブランド:Ｎ番目
放射状の把握の特徴を導きますほとんど仕事の部分の高揚の変位に引っ張らないで下さい;OMATEIは力Chuckaをもどって来ますmaching鋳造および鍛造材の部品にとって理想的引っ張ります;
surfceへの握られた仕事の部分をappressingによって、OMATEIは力のチャックをもどって来ます重い機械化のために適しています引っ張ります。
円柱構造が付いているチャックのアクチュエーターは耐久で、高く魅惑的な反復性を保障します。
正確な自動調心は特徴をもどって来ます精密な長さ制御機械化の条件のために十分引っ張り。
任意部品は自動化されたローディング機械の右の位置を検出するためのselecterである場合もあります。
サイズの単位:mm
| Spec モデル |
プランジャー打撃 mm |
顎の打撃Dia。 mm |
最高RPM | Max.pull力 kgf （KN） |
最高の魅惑的な力 KN |
|---|---|---|---|---|---|
| PL-06 | 10 | 5.3 | 3500 | 1420(14) | 2950(29) |
| PL-08 | 10 | 5.3 | 3000 | 2240(22) | 4890(48) |
| PL-10 | 16 | 11.6 | 2500 | 3160(31) | 4990(49) |
| PL-12 | 16 | 11.6 | 2000年 | 4480(44) | 7240(71) |
| Spec モデル |
Max.Oil圧力 kgf/cm2 （Mpa） |
重量 Kg |
一致シリンダー | 魅惑的な範囲 mm |
|---|---|---|---|---|
| PL-06 | 22 （2.2） | 15.4 | S-100 （S-100R） | Ø35-Ø160 |
| PL-08 | 22 （2.2） | 27.8 | S-125 （S-125R） | Ø40-Ø210 |
| PL-10 | 30 （2.9） | 45.9 | S-125 （S-125R） | Ø50-Ø254 |
| PL-12 | 30 （2.9） | 75.7 | S-150 （S-150R） | Ø50-Ø304 |
| Spec モデル |
A | B | C | D | E | F | Gmax | Gmin | H | Jmax | Jmin |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PL-06 | 169 | 83 | 140 | 82.563 | 15 | 5 | 15 | 5 | 70 | 46 | 36 |
| PL-08 | 210 | 97 | 170 | 106.375 | 17 | 5 | 16.5 | 6.5 | 84 | 57 | 47 |
| PL-10 | 254 | 110 | 220 | 139.719 | 18 | 5 | 22 | 6 | 100 | 68 | 52 |
| PL-12 | 304 | 125 | 220 | 139.719 | 18 | 5 | 21.5 | 5.5 | 120 | 72.5 | 56.5 |
| Spec モデル |
I | K | L | M | Nmax | Nmin | Pmax | Pmin | Q | R | S | U |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PL-06 | - | 6-M10×1.5P | 14 | 104.8 | 56.65 | 54 | 33 | 23 | 35 | 32 | 36 | M16×2P |
| PL-08 | 26 | 6-M12×1.75P | 17 | 133.4 | 69.65 | 67 | 38 | 28 | 40 | 38 | 36 | M20×2.5P |
| PL-10 | 32 | 6-M16×2P | 24 | 171.4 | 87.8 | 82 | 48 | 32 | 50 | 50 | 46 | M24×3P |
| PL-12 | 36 | 6-M16×2P | 20 | 171.4 | 102.8 | 97 | 47 | 31 | 60 | 52 | 50 | M27×3P |
前情報のない技術の変更に応じて
標準外条件は作ることができます
