| 起源の場所: | 中国 |
|---|---|
| ブランド名: | NTH |
| 証明: | CE |
| モデル番号: | 3ATシリーズ |
| 最小注文数量: | 1 セット |
| 価格: | 交渉可能 |
| パッケージの詳細: | よく、しっかりしたパッケージは海および空気船積みのために適しています |
| 受渡し時間: | 3つの仕事日利用できる |
| 支払条件: | トン/ Tは、ウェスタンユニオン |
| 供給の能力: | 1000 sets/M |

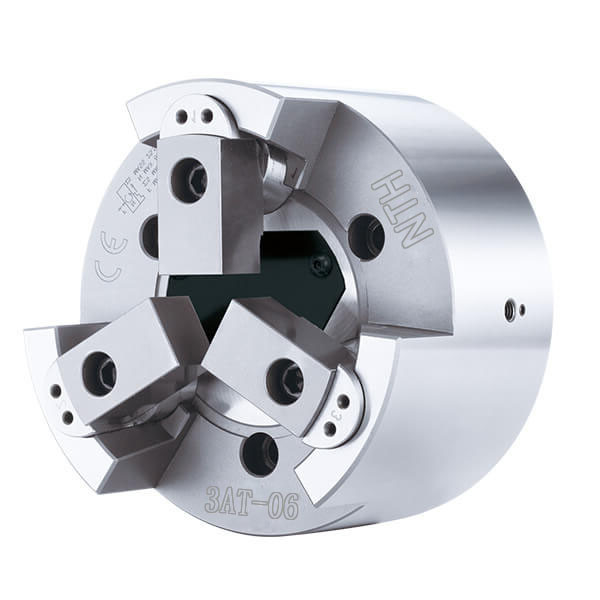

| 製品名: | 3AT PULL LOCK パワーチャック | 材料: | 造られた鋼鉄 |
|---|---|---|---|
| 使用: | /据え付け品把握 | 特徴: | 高精度/良質 |
| サイズ: | 指定を参照しなさい | サービス: | OEM/ODMは受諾可能である |
| ハイライト: | 旋盤の顎のチャック,力はチャックを作動させました |
||
ピン・アバー型3型 シャック・センター・パワー・チャック
重量加工に適しています
高精度,高速回転,強い握力
製作カタログ ダウンロード:3ATシリーズ.pdf
(サイズ単位:mm)
| 仕様モデル | ポンプストロック (mm) |
歯周病 (dia) (mm) |
マックス・クランプ・ダイア (mm) |
ミンスクランプダイ (mm) |
マックス.D.B.プル KN (kgf) |
| 3AT-06A5 | 15 | 7.8 | 100 | 25 | 18.0 ((1835) |
| 3AT-08A5 | 20 | 10.3 | 130 | 25 | 25.0(2550) |
| 3AT-08A6 | 20 | 10.3 | 130 | 25 | 25.0(2550) |
| 3AT-10A6 | 20 | 10.3 | 160 | 35 | 35.0 ((3570) |
| 3AT-10A8 | 20 | 10.3 | 160 | 35 | 35.0 ((3570) |
| 仕様/モデル | 最大圧縮力 KN (kgf) |
最大RPM | 慣性瞬間 kg*m2 |
体重 体重 |
配列シリンダー | マックス圧 MPa ((kgf/cm2) |
| 3AT-06A5 | 58.0(5910) | 6000 | 0.05 | 17 | SLN-100/SLAN-100 | 2.0(20) |
| 3AT-08A5 | 80.0(8150) | 5000 | 0.14 | 29 | SLN-125/SLAN-125 | 2.5 ((25) |
| 3AT-08A6 | 80.0(8150) | 5000 | 0.14 | 27.5 | SLN-125/SLAN-125 | 2.2 ((22) |
| 3AT-10A6 | 100.0(10100) | 4000 | 0.36 | 53.5 | SLN-125/SLAN-125 | 3.1(31) |
| 3AT-10A8 | 100.0(10100) | 4000 | 0.36 | 51.5 | SLN-125/SLAN-125 | 3.1(31) |
| 仕様/モデル | A について | B について | B1 | C(H6) | D | D1 | D2 | E について | E1 について | F について | G最大 | G分 | H |
| 3AT-06A5 | 168 | 88 | 128 | 140 | 104.8 | 82.56 | 116 | 5 | 15 | 35 | 30 | 15 | 35 |
| 3AT-08A5 | 210 | 100 | 145 | 170 | 133.4 | 82.56 | 104.8 | 5 | 23 | 45 | 27 | 7 | 38 |
| 3AT-08A6 | 210 | 100 | 145 | 170 | 133.4 | 106.38 | 150 | 5 | 17 | 45 | 27 | 7 | 38 |
| 3AT-10A6 | 254 | 110 | 160 | 220 | 171.4 | 106.38 | 133.4 | 5 | 25 | 55 | 31 | 11 | 41 |
| 3AT-10A8 | 254 | 110 | 160 | 220 | 171.4 | 139.72 | 190 | 5 | 18 | 55 | 31 | 11 | 41 |
| 仕様/モデル | J | J1 | L1 | L2分 | M1 | M2 | M3 (アド) | M4 | M5 | N | P分 | S | X について |
| 3AT-06A5 | 32 | 13 | 13 | 8 | M16 | 3-M10 | 3-M6 | 3M5 | 3-M10 | 50 | 12.5 | 30 | 50 |
| 3AT-08A5 | 37 | 16 | 17 | 9 | M20 | 3-M12 | 6-M10 | 3-M6 | 3-M12 | 63 | 12.5 | 35 | 60 |
| 3AT-08A6 | 37 | 16 | 17 | 9 | M20 | 3-M12 | 3-M6 | 3-M6 | 3-M12 | 63 | 12.5 | 35 | 60 |
| 3AT-10A6 | 48 | 20 | 19 | 9 | M24 | 3-M16 | 6-M12 | 3-M6 | 3-M14 | 74 | 17.5 | 40 | 70 |
| 3AT-10A8 | 48 | 20 | 19 | 9 | M24 | 3-M16 | 3M8 | 3-M6 | 3-M14 | 74 | 17.5 | 40 | 70 |
注記:予告なしの技術変更の対象
非標準的な要求ができます
