| 起源の場所: | 中国 |
|---|---|
| ブランド名: | NTH |
| 証明: | CE |
| モデル番号: | SC-69-M-3A,SC-69-M-4A,SC-69-M-5A について |
| 最小注文数量: | 1セット |
| 価格: | 交渉可能 |
| パッケージの詳細: | 安定したパッケージは,海と航空輸送に適しています. |
| 受渡し時間: | 3 営業日 |
| 支払条件: | T/T,ウェスタン・ユニオン |
| 供給の能力: | 1000セット/M |

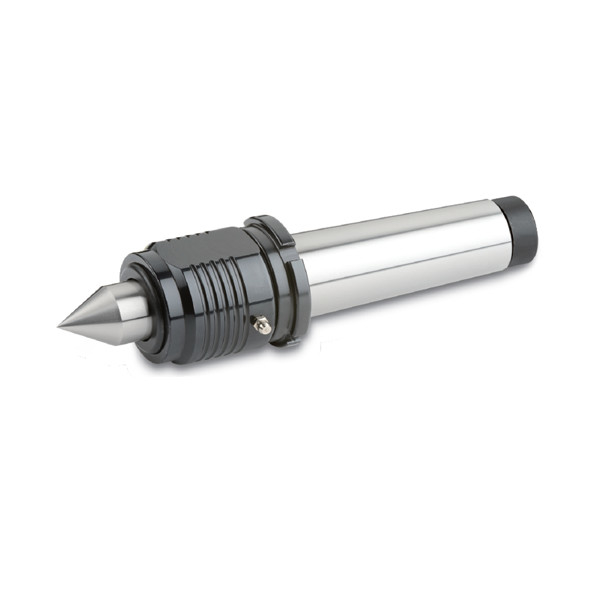

| 製品名: | SC-69-A 中級 役員 活気センター | 材料: | 合金鋼 |
|---|---|---|---|
| 使用: | 高速で高精度で回転する回転機 | 特徴: | 高品質/高精度 |
| サイズ: | 指定を参照しなさい | TIR: | 0.002mm未満 |
| ハイライト: | 脱出センター 脱出センター,SC-69-A ライブセンター,中程度の生活センター |
||
ブランド:NTH
種類:ライブセンターシリーズ
負荷: 中等
適用:CNC回転機,高速回転機,その他の回転機
作業用:長さ400mm未満の通常のターニングプロセスおよびスリーンワークピースターニングプロセスに適用できます.
構造 放射線負荷と軸負荷は別々に設計されています. 双列の精密球軸と推力軸と針軸が採用されています.
SC-69-M-3A/4A/5A,Y型ブレーカー用アクセサリー
TIR 0.002mm未満
中央端の走行精度を確認するには,作業棒をしっかりと握った状態でなければならない.
薄い作業部品の加工の変形の問題を改善することができます.
(ユニット:mm)
| モデル/スペック | A について | B について | C について | D | D1 | G | L について | 中心部 | 最大回転数 |
マックスRアディアル 負荷 |
マックスA についてシアル TハルストF についてオース |
| SC-69-M-3A | 48 | 115 | 8 | 57 | 31.2 | 23.825 (MT3) | 202 | 60° | 4500回転/分 | 1200kg | 1体重は800kg |
| SC-69-M-4A | 48 | 115 | 9 | 57 | 31.2 | 31.267 (MT4) | 226 | 60° | 4500回転/分 | 1300kg | 2200kg |
| SC-69-M-5A | 48 | 115 | 9 | 57 | 31.2 | 44.399 (MT5) | 250 | 60° | 4500回転/分 | 1体重は400kg | 2300kg |
コメント
1潤滑油にはSKF-LGMT2が指定されています
2"A"がモデル名の後ろに書いてあるなら 引っ張るナッツが付いていることを意味します
3放射力に関するデータについては,作業部品の重量と加工力を参照してください.
4"A"が中央の交換可能な尖端の名前の後ろにある場合 尖端の長さが延長されていることを示します
5軸力データについては,尾根の液圧データを参照してください.
6活気センターには SKFの潤滑油が指定されています 防水です
7オーダーも受け付けます
8技術的な変更がある.
ダウンロード 詳細:
製品 カタログ: SC-69-A.pdf
