| 起源の場所: | 中国 |
|---|---|
| ブランド名: | NTH |
| 証明: | CE |
| モデル番号: | NCH-62-3A,NCH-62-4A,NCH-62-5A |
| 最小注文数量: | 1セット |
| 価格: | 交渉可能 |
| パッケージの詳細: | 安定したパッケージは,海と航空輸送に適しています. |
| 受渡し時間: | 3 営業日 |
| 支払条件: | T/T,ウェスタン・ユニオン |
| 供給の能力: | 1000セット/M |

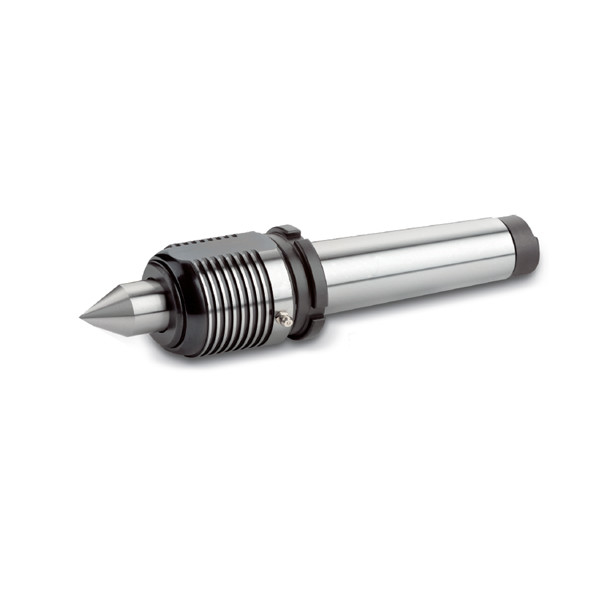

| 製品名: | NCH-62 重役 精密 高速ライブセンター | 材料: | 合金鋼/タングステンカービッド |
|---|---|---|---|
| 使用: | 高速で高精度で回転する回転機 | 特徴: | 高品質/高精度 |
| サイズ: | 指定を参照しなさい | TIR: | 0.002mm未満 |
| ハイライト: | NCH-62 ライブセンター,PRECISE 高速ライブセンター,ハーヴィー・デューティ・ライブセンター |
||
ブランド:NTH
種類:ライブセンターシリーズ
負荷:重量
適用:CNC回転機,高速回転機
作業用: 高速,高精密な作業部品の回転プロセスに適用可能
構造:角形接触球 高速精密軸承と針軸承の組み合わせ
アクセサリー:Y型スナップ
TIR:0.002mm未満
中央端の走行精度を確認するには,作業棒をしっかりと握った状態でなければならない.
(ユニット:mm)
| モデル/スペック | A について | B について | C について | D | D1 | G | L について | Ø |
最大回転数 |
マックス.放射線 負荷 |
マックス 推力力 |
| NCH-62-3A | 47 | 116 | 8 | 68 | 31.2 | 23.825 (MT3) | 203 | 60° | 121000回転/分 | 1600kg | 1240kg |
| NCH-62-4A | 49 | 121 | 9 | 68 | 31.2 | 31.267 (MT4) | 229 | 60° | 121000回転/分 | 2730kg | 1750kg |
| NCH-62-5A | 49 | 121 | 9 | 68 | 31.2 | 44.399 (MT5) | 256 | 60° | 121000回転/分 | 2730kg | 1750kg |
コメント
1潤滑油にはSKF-LGMT2が指定されています
2"A"がモデル名の後ろに書いてあるなら 引っ張るナッツが付いていることを意味します
3放射力に関するデータについては,作業部品の重量と加工力を参照してください.
4"A"が中央の交換可能な尖端の名前の後ろにある場合 尖端の長さが延長されていることを示します
5軸力データについては,尾根の液圧データを参照してください.
6活気センターには SKFの潤滑油が指定されています 防水です
7オーダーも受け付けます
8技術的な変更がある.
ダウンロード 詳細:
製品 カタログ: NCH-62.pdf
