| 起源の場所: | 中国 |
|---|---|
| ブランド名: | NTH |
| 証明: | CE |
| モデル番号: | S-65,S-80,S-100,S-125,S-150など |
| 最小注文数量: | 1セット |
| 価格: | 交渉可能 |
| パッケージの詳細: | 安定したパッケージは,海と航空輸送に適しています. |
| 受渡し時間: | 3 営業日 |
| 支払条件: | T/T,ウェスタン・ユニオン |
| 供給の能力: | 1000セット/M |

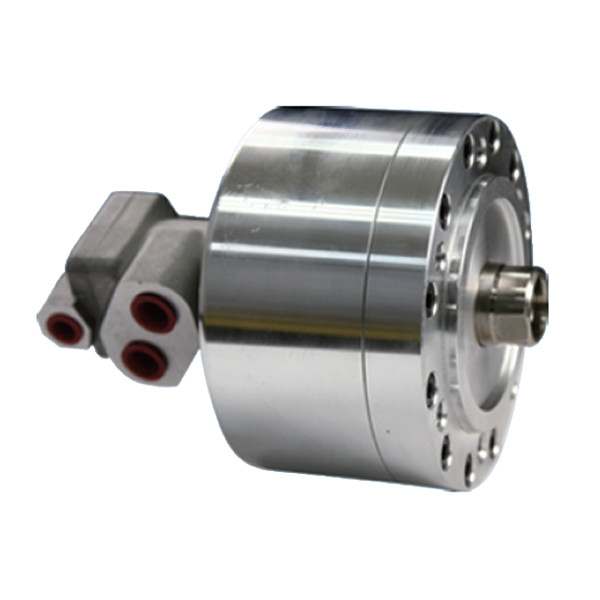

| 製品名: | S 透き通らないホール回転型水力シリンダー | 使用: | チャックの働くことの運転 |
|---|---|---|---|
| 特徴: | 軽い/高精度/馬小屋/良質 | サイズ: | 仕様を参照 |
| サービス: | ODM/OEMは利用できる | ||
| ハイライト: | 液体シリンダー,S ホール回転式水力シリンダー |
||
ブランド:NTH
ロータリーバルブとシリンダーボディは 軽量合金製です
回転弁の内側ベアリングは十分に潤滑され冷却され,長寿のために高速回転に耐えることができます.
排水口は,反圧を避けるために,独立して油タンクに接続する必要があります.
製作カタログ ダウンロード:S ノン・スルー・ホール・ロータリー・ハイドラウリック・シリンダー
(単位:mm)
| 仕様/モデル | ピストン面積 cm2 拡張する |
ピストン面積 cm2 撤回する |
ストローク |
マックス RPM |
マックス.動作圧 MPa ((kgf/cm2) |
慣性瞬間 kg*m2 |
体重 体重 |
| S-65 | 31 | 27.9 | 15 | 6000 | 3.5 ((35) | 0.01 | 2.9 |
| S-80 | 47.7 | 42.8 | 15 | 6000 | 3.5 ((35) | 0.01 | 3.4 |
| S-100 | 75.4 | 70.5 | 20 | 5500 | 3.5 ((35) | 0.04 | 4.9 |
| S-125 | 119.6 | 112.5 | 25 | 5500 | 3.5 ((35) | 0.08 | 6.8 |
| S-150 | 173.6 | 157.7 | 30 | 4000 | 4.0(40) | 0.18 | 11.5 |
| S-200 | 310 | 286.3 | 35 | 4000 | 4.0(40) | 0.38 | 20.4 |
| 仕様/モデル | A について | B について | C について | D | E H7 | F について | G マックス | G ミン | H | J | K | L について | M H8 | N | P |
| S-65 | 65 | 15 | 98 | 80 | 60 | 22 | 45 | 30 | 74 | 175 | M12×30 | 6~M8×16 | - | - | PT3/8 |
| S-80 | 80 | 15 | 112 | 90 | 65 | 25 | 45 | 30 | 74 | 175 | M16×30 | 6~M8×16 | - | - | PT3/8 |
| S-100 | 100 | 20 | 135 | 100 | 80 | 25 | 45 | 25 | 89 | 190 | M20×30 | 6~M10×20 | - | - | PT3/8 |
| S-125 | 125 | 25 | 160 | 130 | 110 | 30 | 50 | 25 | 96 | 197 | M24×44 | 6~M12×20 | - | - | PT3/8 |
| S-150 | 150 | 30 | 190 | 130 | 110 | 45 | 55 | 25 | 105 | 206 | M30×45 | 12~M12×24 | 31 | 5 | PT1/2 |
| S-200 | 200 | 35 | 245 | 145 | 120 | 55 | 70 | 35 | 130 | 231 | M36×60 | 12~M16×30 | 37 | 5 | PT1/2 |
注: 予告なしに技術が変更される場合があります.
非標準的な要求もできます
