| 起源の場所: | 中国 |
|---|---|
| ブランド名: | NTH |
| 証明: | CE |
| モデル番号: | S-REシリーズ |
| 最小注文数量: | 1セット |
| 価格: | 交渉可能 |
| パッケージの詳細: | 安定したパッケージは,海と航空輸送に適しています. |
| 受渡し時間: | 3 営業日 |
| 支払条件: | T/T,ウェスタン・ユニオン |
| 供給の能力: | 1000セット/M |
| 製品名: | S-RE 回転式水力シリンダー 安全と検出 | 使用: | チャックの働くことの運転 |
|---|---|---|---|
| 特徴: | 軽い/高精度/馬小屋/良質 | サイズ: | 仕様を参照 |
| サービス: | ODM/OEMは利用できる | ||
| ハイライト: | S-RE 回転式水力シリンダー,検出回転型水力シリンダー,安全性 旋回型水力シリンダー |
||
製品詳細
ブランド:NTH

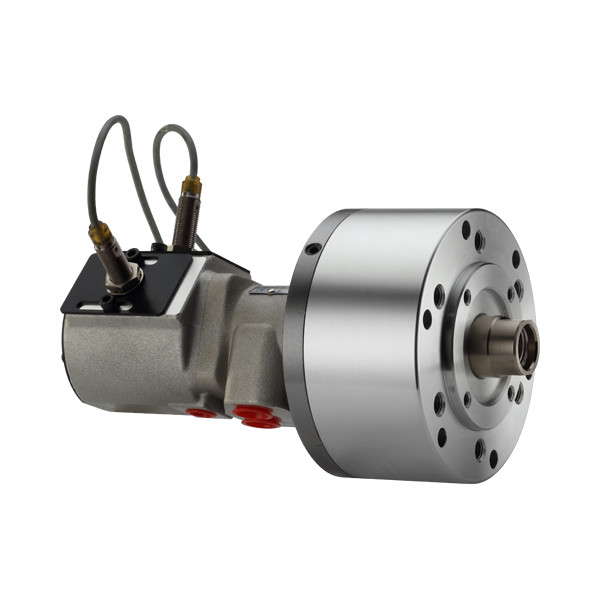

回転シリンダーは,短い形,軽量,高速回転のタイプです.
誘導近接スイッチで動作し,ストロークを調整し,シリンダーピストンのストロークがOKか否かを確認することは簡単です.誘導近接スイッチで動作できます.スイッチはアクセサリーで除外され,個別に購入する必要がありますシリンダーストロークが必要かどうか確認するために適用されます.
安全チェックバルブと圧力緩和バルブがシリンダー内蔵されている.
前側や後ろ側から設置できます
排水口は,反圧を避けるために,独立して油タンクに接続する必要があります.
制作カタログ ダウンロード:S-RE データシート.pdf
(単位:mm)
| 规格 仕様 型号 モデル |
活塞面積 ピストン面積 cm2 押侧 拡張する |
活塞面積 ピストン面積 cm2 拉側 引き戻す |
活塞旅行程 ピストンストローク mm |
最高回転速度 最大RPM |
最大使用圧 マックス.動作圧 MPa ((kgf/cm2) |
慣性矩 私は kg*m2 |
重量 体重 体重 |
| S-75RE | 43 | 37.1 | 15 | 6000 | 4.0(40) | 0.01 | 3.4 |
| S-100RE | 77.4 | 71.5 | 20 | 6000 | 4.0(40) | 0.04 | 4.9 |
| S-125RE | 121.6 | 113.1 | 25 | 5500 | 4.0(40) | 0.05 | 7.4 |
| S-150RE | 175.6 | 160.8 | 30 | 5500 | 4.0(40) | 0.1 | 10.7 |
| S-200RE | 313 | 290.4 | 35 | 5500 | 4.0(40) | 0.29 | 15.9 |
| 规格 仕様 型号 モデル |
A について | B について | C について | D1 | D2 | E H7 | F について | G マックス | G ミン | H | H1 | H2 | J | K | L について | L1 | L2 | M について | N |
| S-75RE | 75 | 15 | 107 | 90 | 90 | 65 | 30 | 45 | 30 | 57 | 42 | 137 | 194 | M20×25 | 6~M8×16 | M8×60 | 12 | 21 | 35 |
| S-100RE | 100 | 20 | 132 | 115 | 100 | 80 | 30 | 45 | 25 | 72 | 42 | 137 | 209 | M20×25 | 6~M10×20 | M8×75 | 12 | 21 | 35 |
| S-125RE | 125 | 25 | 160 | 140 | 130 | 110 | 35 | 50 | 25 | 82 | 41 | 136 | 218 | M24×30 | 6~M12×20 | M8×85 | 12 | 25 | 45 |
| S-150RE | 150 | 30 | 190 | 170 | 130 | 110 | 45 | 55 | 25 | 95 | 39 | 134 | 230 | M30×35 | 12~M12×24 | M10×100 | 16 | 31 | 45 |
| S-200RE | 200 | 35 | 245 | 220 | 145 | 120 | 55 | 70 | 35 | 115 | 36 | 132 | 248 | M36×40 | 12~M16×30 | M10×125 | 21 | 37 | 60 |
注: 予告なしに技術が変更される場合があります.
非標準的な要求もできます
