| 起源の場所: | 中国 |
|---|---|
| ブランド名: | NTH |
| 証明: | CE |
| モデル番号: | PLシリーズ |
| 最小注文数量: | 1セット |
| 価格: | 交渉可能 |
| パッケージの詳細: | 安定したパッケージは,海と航空輸送に適しています. |
| 受渡し時間: | 3 営業日 |
| 支払条件: | T/T,ウェスタン・ユニオン |
| 供給の能力: | 1000セット/M |

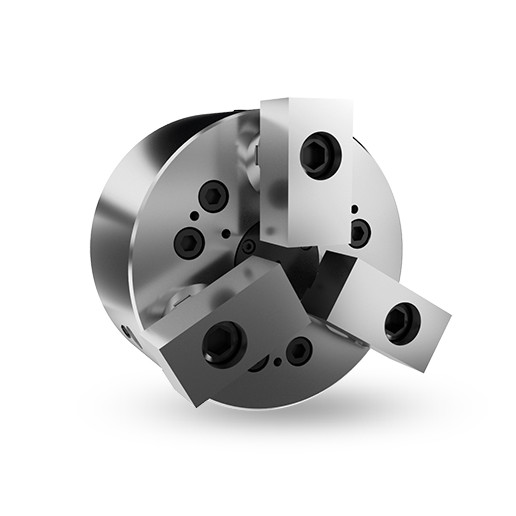

| 製品名: | PL PULL バック パワーチャック | 材料: | 造られた鋼鉄 |
|---|---|---|---|
| 使用: | /据え付け品把握 | 特徴: | 高精度/良質 |
| サイズ: | 仕様を参照 | サービス: | OEM/ODMは受諾可能である |
| ハイライト: | PL PULL バック パワーチャック,引き戻しパワーチャック,PL PULL バック パワーチャック |
||
ラジアルグリップの引き戻し機能は,作業部品の引き上げ移動をほとんど起こさない.OMATEI引き戻しパワーチャッカは,鋳造と鍛造部品の加工に理想的です.
握った作業台を表面に押し付けることで,OMATEIの引き戻し電動チャックは重作業に適しています.
円筒型構造のチャックアクチュエーターは耐久性があり,高い握り重複性を保証します.
正確な自中心化と引き戻し機能は,正確な長さ制御加工要件に十分である.
自動積載機上の正しい位置を検出するために選択可能なオプションコンポーネント.
製作カタログ ダウンロード:PL PULL BACK パワーチャック.pdf
(サイズ単位:mm)
| 仕様/モデル | ポンプストロック mm |
マウスストローク・ディア mm |
最大RPM | マックス.引力 kgf (KN) |
最大牽引力 KN 関連品 |
| PL-06 | 10 | 5.3 | 3500 | 1420(14) | 2950 (((29) |
| PL-08 | 10 | 5.3 | 3000 | 2240 (((22) | 4890(48) |
| PL-10 | 16 | 11.6 | 2500 | 3160(31) | 4990(49) |
| PL-12 | 16 | 11.6 | 2000 | 4480 (((44) | 7240 (((71) |
| 仕様/モデル | 最大油圧 kgf/cm2 (Mpa) |
体重 キロ |
対応するシリンダー | 牽引範囲 mm |
| PL-06 | 22(2.2) | 15.4 | S-100(S-100R) | Ø35-Ø160 |
| PL-08 | 22(2.2) | 27.8 | S-125 (S-125R) | Ø40-Ø210 |
| PL-10 | 30(2.9) | 45.9 | S-125 (S-125R) | Ø50-Ø254 |
| PL-12 | 30(2.9) | 75.7 | S-150 (S-150R) | Ø50-Ø304 |
| 仕様/モデル | A について | B について | C について | D | E について | F について | Gmax | Gmin | H | Jmax | Jmin |
| PL-06 | 169 | 83 | 140 | 82.563 | 15 | 5 | 15 | 5 | 70 | 46 | 36 |
| PL-08 | 210 | 97 | 170 | 106.375 | 17 | 5 | 16.5 | 6.5 | 84 | 57 | 47 |
| PL-10 | 254 | 110 | 220 | 139.719 | 18 | 5 | 22 | 6 | 100 | 68 | 52 |
| PL-12 | 304 | 125 | 220 | 139.719 | 18 | 5 | 21.5 | 5.5 | 120 | 72.5 | 56.5 |
| 仕様/モデル | 私は | K | L について | M について | Nmax | N分 | Pmax | Pmin | Q について | R | S | U |
| PL-06 | - | 6M10×1.5P | 14 | 104.8 | 56.65 | 54 | 33 | 23 | 35 | 32 | 36 | M16×2P |
| PL-08 | 26 | 6M12×1.75P | 17 | 133.4 | 69.65 | 67 | 38 | 28 | 40 | 38 | 36 | M20×2.5P |
| PL-10 | 32 | 6M16×2P | 24 | 171.4 | 87.8 | 82 | 48 | 32 | 50 | 50 | 46 | M24×3P |
| PL-12 | 36 | 6M16×2P | 20 | 171.4 | 102.8 | 97 | 47 | 31 | 60 | 52 | 50 | M27×3P |
注: 予告なしに技術が変更される場合があります.
非標準的な要求もできます
