| 起源の場所: | 中国 |
|---|---|
| ブランド名: | NTH |
| 証明: | CE |
| モデル番号: | AP (2) シリーズ |
| 最小注文数量: | 1セット |
| 価格: | 交渉可能 |
| パッケージの詳細: | 安定したパッケージは,海と航空輸送に適しています. |
| 受渡し時間: | 3 営業日 |
| 支払条件: | T/T,ウェスタン・ユニオン |
| 供給の能力: | 1000セット/M |
| 製品名: | AP 大型透孔式空気チャック (2) | 材料: | 造られた鋼鉄 |
|---|---|---|---|
| 使用: | /据え付け品把握 | 特徴: | 高精度/良質 |
| サイズ: | 仕様を参照 | サービス: | OEM/ODMは受諾可能である |
| ハイライト: | 穴を通る大気孔,AP LARGE HOLE エアチャックを通して,空気孔を通って鍛造された鋼 |
||
製品詳細
ブランド:NTH

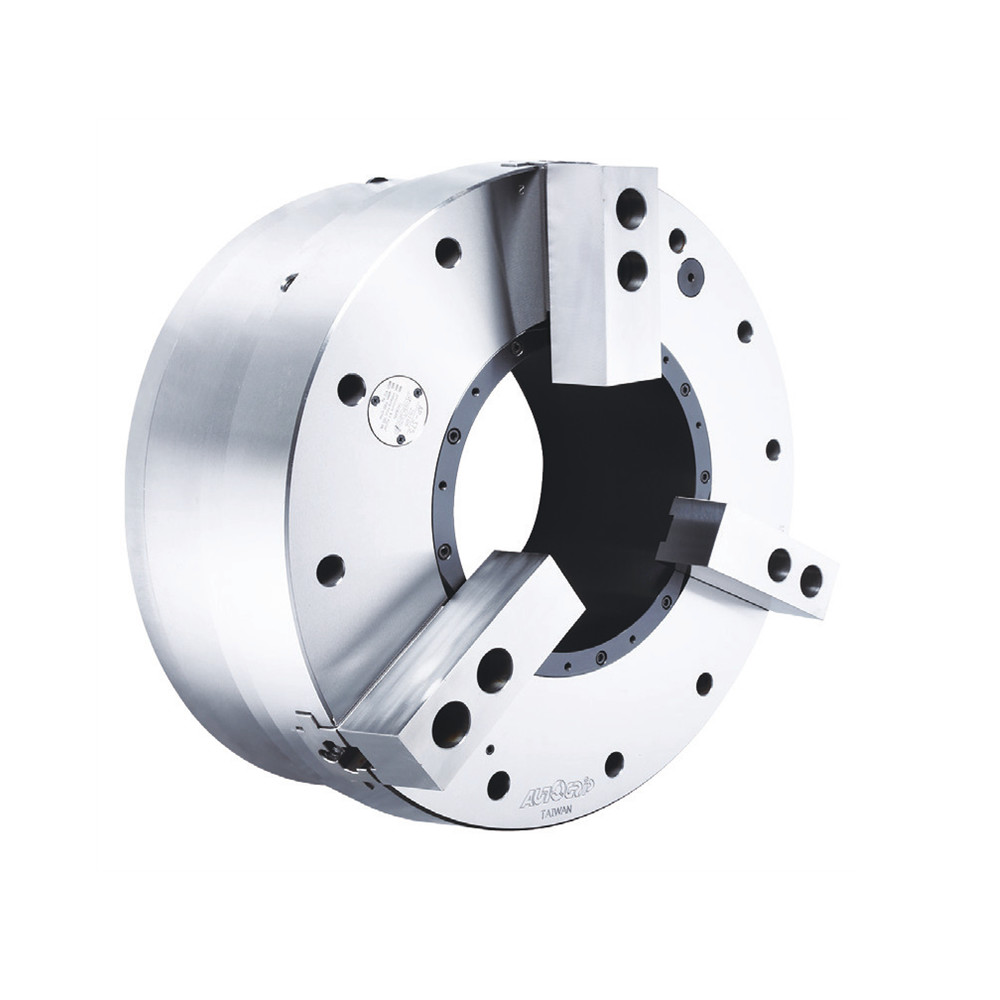

エクストラ 大きい 透孔 3 口動チャック 内蔵気筒
圧力がチャック内で迅速に低下することを確認できるチャック内蔵の"圧力検出"装置で,動作の安全を保証します.
パテントの空気供給システム, 設置と保守が簡単です. 伝統的な密閉リングの磨きの問題はありません. 保守コストと時間を節約できます.
(サイズ単位:mm)
|
モデル |
トルーホール・ディア |
歯周病 歯周病 |
ダイアをクックする (ミリ) |
ダイアを蹴った (mm) |
マックス 圧力 |
| A についてP-145A11 | 145 | 14 | 420 | 62 | 0.6 ((6.1) |
| AP-185A15 | 185 | 14 | 460 | 100 | 0.6 ((6.1) |
| AP-230A15 | 230 | 17 | 535 | 170 | 0.6 ((6.1) |
| AP-275A20 | 275 | 17 | 580 | 200 | 0.6 ((6.1) |
| AP-320A20 | 320 | 17 | 658 | 200 | 0.6 ((6.1) |
| AP-375A20 | 375 | 24 | 738 | 260 | 0.6 ((6.1) |
| モデル |
圧縮力最大 kN (kgf) |
マックス速さ ミニ (rpm) |
慣性 kg‧m2 |
体重 (kg) |
体重 (kg) アダプタが含まれています |
空気消費量 6kgf/cm2 で |
| AP-145A11 | 85.0 ((8667) | 1700 | 3.8 | 156 | 182 | 17.8 |
| AP-185A15 | 110.0(11216) | 1300 | 6.0 | 188 | 223 | 22 |
| AP-230A15 | 125.0(12742) | 1300 | 11.1 | 265 | 310 | 34 |
| AP-275A20 | 140.0(14271) | 1100 | 15.5 | 301 | 346 | 39 |
| AP-320A20 | 184.0(18762) | 1000 | 27.2 | 415 | 505 | 45 |
| AP-375A20 | 188.0(19115) | 850 | 44.2 | 530 | 545 | 55 |
| モデル | A について | B について | C について | D | D1 | E について | E1 | F について | G | H | J | K | L について | L1 | L1 |
| AP-145A11 | 400 | 198/231 | 300 | 365 | 196.87 | 8 | 33 | 145 | 34 | 120 | 420 | 3.5 | 9~M12 | 20 | 31 |
| AP-185A15 | 460 | 198/238 | 300 | 405 | 285.78 | 8 | 40 | 185 | 44 | 120 | 460 | 3.5 | 9~M12 | 20 | 35 |
| AP-230A15 | 515 | 226 について266 | 380 | 483 | 285.78 | 8 | 40 | 230 | 49 | 145 | 535 | 3.5 | 6~M16 | 24 | 35 |
| AP-275A20 | 560 | 232/272 | 380 | 528 | 412.78 | 8 | 40 | 275 | 52 | 152 | 580 | 3.5 | 6~M16 | 24 | 35 |
| AP-320A20 | 615 | 256 について306 | 520 | 580 | 412.78 | 8 | 50 | 320 | 55 | 116.5 | 658 | 3.5 | 9~M16 | 25 | 33 |
| AP-375A20 | 690 | 272 について322 | 520 | 650 | 412.78 | 8 | 50 | 375 | 55 | 127 | 738 | 3.5 | 9~M16 | 28 | 33 |
| モデル | L2 | M について | N | P | Qマックス | Q分 | Rマックス | R ミン | S | T | U | V | W | X について | Y |
| AP-145A11 | 6~M20 | 63.7 | 165 | 43 | 53.5 | 23.5 | 98 | 91 | 62 | 25.5 | 57° | 242 | 0° | 38 | 20 |
| AP-185A15 | 6~M24 | 63.7 | 165 | 43 | 53.5 | 23.5 | 118 | 111 | 62 | 25.5 | 58° | 272 | 7° | 38 | 20 |
| AP-230A15 | 6~M24 | 71.7 | 180 | 60 | 48.5 | 18.5 | 145 | 136.5 | 64 | 25.5 | 30° | 300 | 7° | 33 | 15 |
| AP-275A20 | 6~M24 | 71.7 | 180 | 60 | 48.5 | 18.5 | 167.5 | 159 | 64 | 25.5 | 30° | 322 | 7° | 30 | 12 |
| AP-320A20 | 6~M24 | 81.5 | 210 | 60 | 60.5 | 24.5 | 190 | 181.5 | 74 | 30 | 52° | 350 | 7° | 27 | 9 |
| AP-375A20 | 6~M24 | 81.5 | 210 | 60 | 66.5 | 24.5 | 223.5 | 211.5 | 74 | 30 | 52° | 387 | 7° | 27 | 9 |
コメント:
AP-A型の寸法と仕様は赤色で示されています.
予告なしの技術変更の対象
非標準的な要求ができます
