| 起源の場所: | 中国 |
|---|---|
| ブランド名: | NTH |
| 証明: | CE |
| モデル番号: | RAPシリーズ |
| 最小注文数量: | 1セット |
| 価格: | 交渉可能 |
| パッケージの詳細: | 安定したパッケージは,海と航空輸送に適しています. |
| 受渡し時間: | 3 営業日 |
| 支払条件: | T/T,ウェスタン・ユニオン |
| 供給の能力: | 1000セット/M |
| 製品名: | RAP パネウマティック回転チャック | 材料: | 造られた鋼鉄 |
|---|---|---|---|
| 使用: | 握り / 固定 | 特徴: | 高精度/良質 |
| サイズ: | 仕様を参照 | サービス: | OEM/ODMは受諾可能である |
| ハイライト: | FIXTURE パネウマティック回転チャック,鋳造鋼の気力回転チャック,押す気圧回転チャック |
||
製品詳細
ブランド:NTH

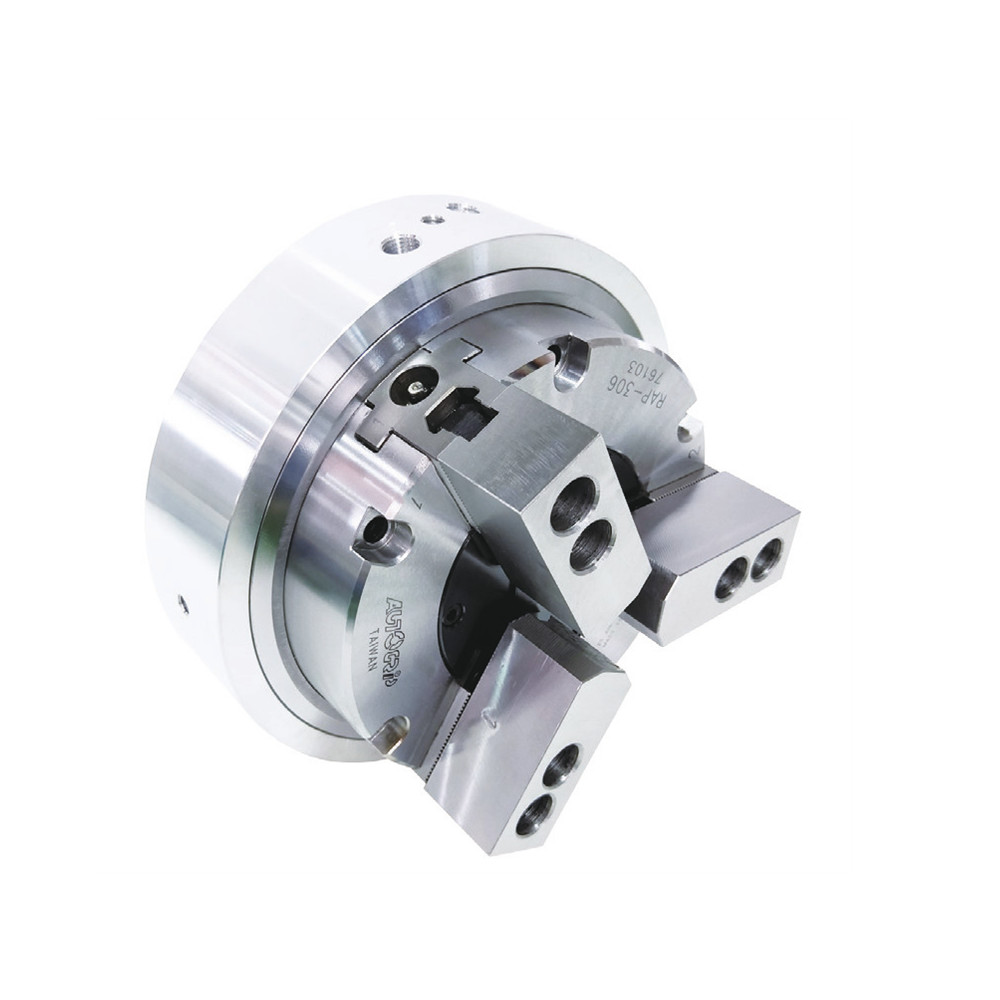

組み込まれてアプネウマティックシリンダーを持つ回転チャック,コンパクトな設計,軽量加工に適しています. 標準の軟口または硬口に互換性があります.
インデックス加工用の回転テーブルに設置できる.
粉塵や切断片に 防ぎます
硬化,磨き,直接潤滑されたすべての部品のマッチング表面.
注: ディスチューブリングとチャックボディ間の摩擦力を克服するために,回転テーブルの回転トルクは,表に示されている要求値よりも高くなければならない.
(サイズ単位:mm)
|
モデル |
歯周病 (Dia.) (mm) オーケー |
ダイアを叩く マックス |
シャッキング・ディア |
最大の固定力 (kgf) (6.0kgf/cm2の空気力) |
| RAP-306 | 5.5 | 170 | 25 | 21 (2141.4) |
| RAP-308 | 6.8 | 215 | 37 | 34.2 (3487.4) |
| RAP-310 | 7 | 254 | 53 | 48 (4894.7) |
|
モデル |
マックス 圧力 (kgf/cm2) |
(rp.m) マックス.スピード |
最大回転 抵抗 トーク |
6.0kgf/cm2) エアコンサミュレーション |
体重 (kg) |
| RAP-306 | 7 | 72 | 40 | 3.1 | 16.2 |
| RAP-308 | 7 | 60 | 60 | 3.1 | 30.6 |
| RAP-310 | 7 | 53 | 85 | 4.2 | 42.4 |
| モデル | A について | B について | B1 | C (H6) | D | E について | F について | G | H | J | K |
| RAP-306 | 215 | 98 | 90 | 110 | 155 | 181 | 170 | 25 | 7 | 52 | 8 |
| RAP-308 | 260 | 113 | 104 | 110 | 200 | 226 | 215 | 32 | 8 | 52 | 9 |
| RAP-310 | 300 | 117 | 52 | 140 | 235 | 261 | 254 | 54 | 8 | 52 | 10 |
| モデル | L について | L1 | M について | N | P | Q 最大 | Q分 | R 最大 | R 分 | S | T | U | V | W |
| RAP-306 | 6~M8 | 11 | 36 | 73 | 20 | 10.75 | 4.75 | 39.5 | 36.75 | 31 | 12 | 19.5 | 14 | 3~M8 |
| RAP-308 | 6~M8 | 16 | 37 | 95 | 25 | 13.25 | 8.75 | 57 | 53.6 | 35 | 14 | 19.5 | 14 | 3~M8 |
| RAP-310 | 6~M8 | 14 | 42 | 110 | 30 | 23.25 | 12.75 | 64.5 | 61 | 40 | 16 | 19.5 | 14 | 3~M8 |
予告なしの技術変更の対象
非標準的な要求ができます
